皮卡刻字機CS機器紅光設置及套切操作說明

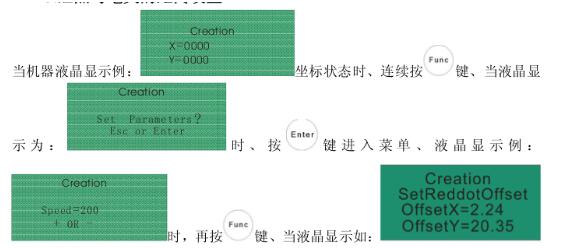

操作前需在機器上設置好刀尖和紅光之間的距離.
把繪圖筆裝在機器上面，先放入一張Ａ４大小的紙張，然后用手壓下筆頭，在紙張上面打一個小黑點，再打開刻字機電源，顯示ON LINE后按下ON LINE鍵
移動左右前后X-X+Y-Y+四個鍵，把紅點和黑色小點重疊，然后按ENTER鍵保存。
再把刻繪筆拆下來，把刻繪刀座裝上，就可以開始套切．
套切操作說明
將在ＦＬＡＸＩ軟件里生成的圖片

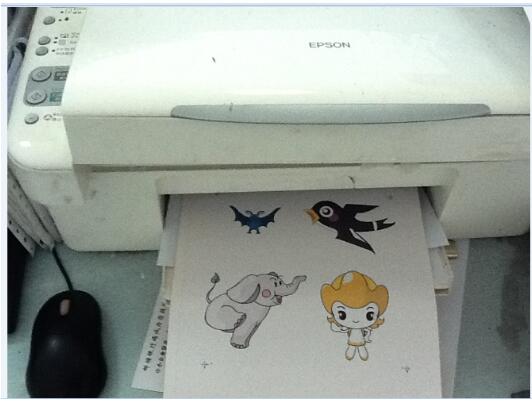

在打印機或者寫真機中打印出來，如下圖所示：
再把材料安裝在刻字機里面，定位點１和４朝前面．

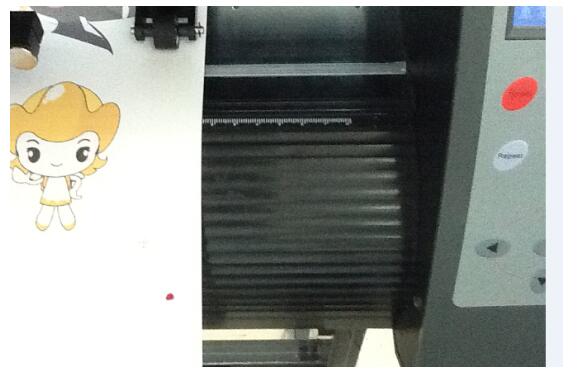

再把刻繪刀頭移到標識１的右下角前后各２５ＭＭ左右位置，如下圖所示紅色標識：

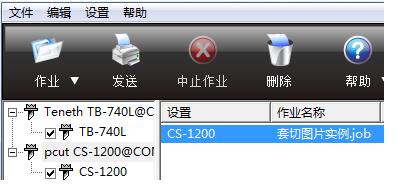

打開ＦＬＸＡＩ軟件，點擊
套切按扭，
套切按扭，

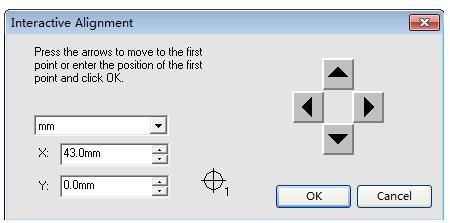

點擊發送按扭出現如下圖所示對話，點ＯＫ．
機器上紅點自動出現在材料上，然后移動左右前后方向鍵，

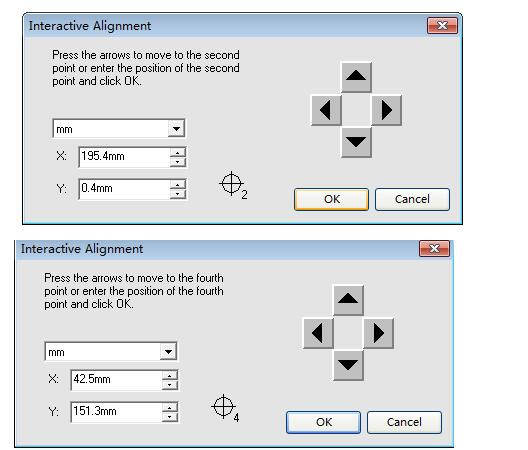

或者鍵盤上面的方向鍵．對準原點１后按ＯＫ，機器自動到第二個原點
注意：四個原點都定義好后必須按下中間的原點再按確認鍵：ENTER對調按扭，把紅點和刀尖位置對調。
(此步如果沒有設置將無法正常套切．)
對調完成后再按確定鍵，開始切割．
