酷刻刻字機T48L,T24L,操作安裝說明 點擊下載

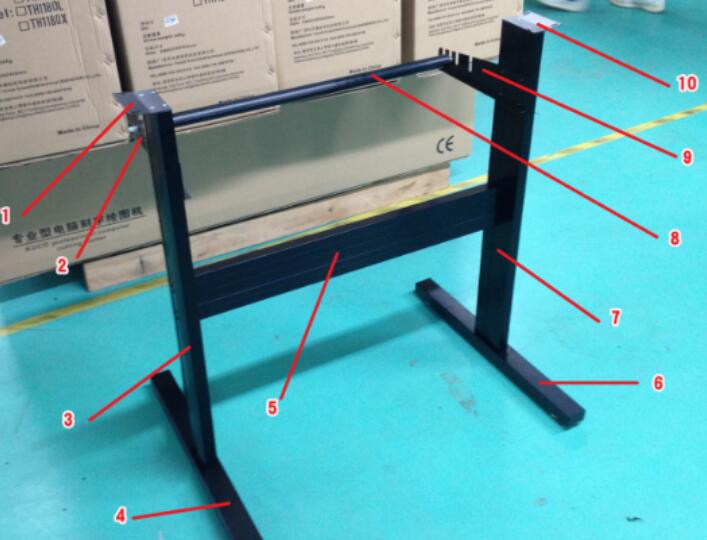

二.酷刻T系列機器腿架安裝圖:
三,機器電源線和數據線安裝方法:
安裝刻字機前，請確保機器已經良好接地，并用隨機配送的串口線把機器和電腦連接起來，請不要把串口線和USB線同時接在機器上,以免損壞刻字機,如果是用筆記本電腦,請插入U(xiǎn)SB驅動盤,安裝驅動程序,或者 點擊進入 http://www.jxanshi.cn/support/downlond/ 我公司官網下載.
四,文泰軟件的安裝方法:

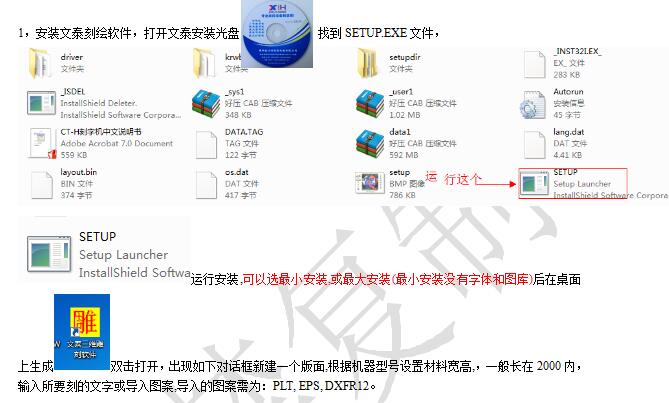

1，安裝文泰刻繪軟件，打開文泰安裝光盤 找到SETUP.EXE文件，
運行安裝,可以選最小安裝,或最大安裝(最小安裝沒有字體和圖庫)后在桌面上生成雙擊打開，出現如下對話框新建一個版面,根據機器型號設置材料寬高,，一般長在2000內，輸入所要刻的文字或?qū)雸D案,導入的圖案需為：PLT, EPS, DXFR12。

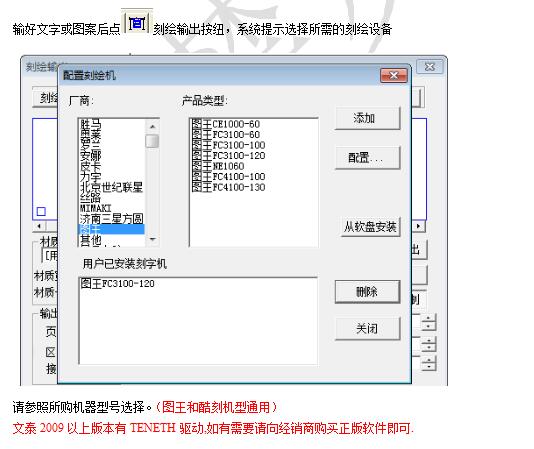

輸好文字或圖案后點刻繪輸出按紐，系統提示選擇所需的刻繪設備
請參照所購機器型號選擇。（圖王和酷刻機型通用）
文泰2009以上版本有TENETH驅動,如有需要請向經銷商購買正版軟件即可.
選好機器后，連接在串口1，再點設置進入?yún)?shù)設置
傳速速率38.4K流式控制RTC/CTS 設置好后按確定，返回到刻繪輸出對話框再點
點開始輸出即可。
注意：輸出前請確認刻字機電源是否開啟，機器刻刀是否在材料版面內.

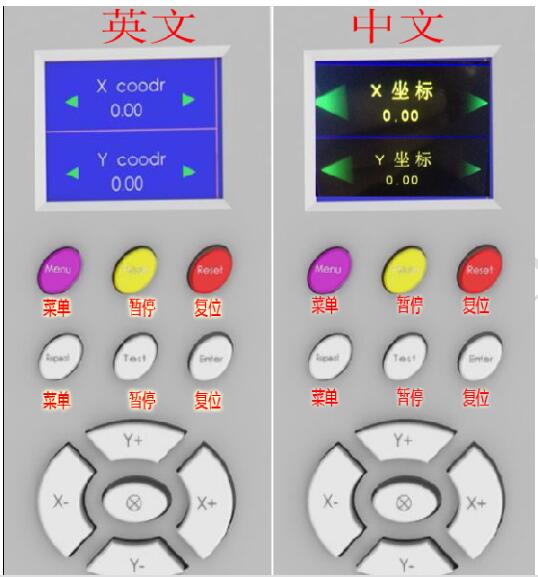

五.控制面板操作中英文對照
上面一欄為壓力,下面一欄為速度.
六.刻字刀的安裝方法:(取掉刀上的紅色冒,刀尖向外)
根據不同的切割介質，需要隨時調整刀尖伸出的長度。
TH刻字機和T系列刻字機安裝材料,刻刀的方法是一樣的
七.機器操作方法:
接通電源后,機器跑車自動回到右邊機械原點后停止,如果不需要回原點,可以按任意鍵
機器回到原點后,安裝好刻刀和材料在機器上面,按測試鍵后,刻字機會在材料上劃一個長方形的框,可以試揭下,如果切穿了或者揭不下來,可以按菜單鍵調整刻字機刀壓
經過上述設置,機器即可正常運行,其它參數出廠默認即可,無需調整.

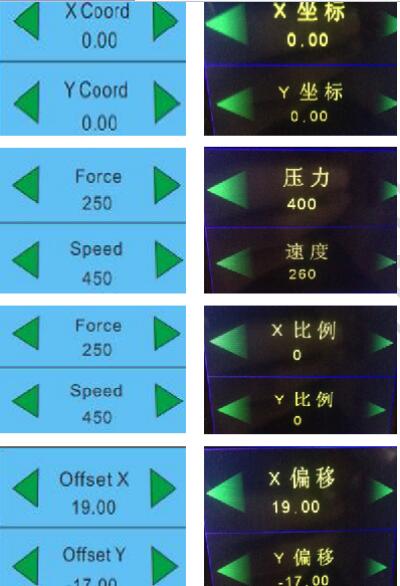

八.機器詳細參數介紹:
比例調整,該參數在文泰軟件里設置,無需調整.
筆尖和紅點的距離調整,按菜單鍵調到上圖所示,機器紅點自動亮起后,把繪圖筆裝好后,用力在材料上壓一個小點,再按鍵,機器
出現下圖所示對話框
按X-,X+,Y-,Y+四個方向鍵,把紅點移動到黑色點正中后按下確認鍵保存參數(可用觸摸屏微調).

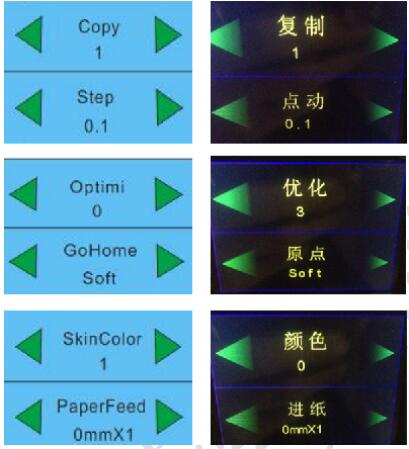

復制份數和點動距離
1,復制份數,傳一次文件到機器后,只要內存不超過130000KB,即可在機器上按重復鍵,并確認,即可重復切割上一個圖形.
2,點動,用觸摸屏按一次移動的距離.
優化和原點
1,優化,分為0-3四個檔位,一般調為3檔,切割精度好,力度大,不容易卡紙,如果要求速度可以調為0
2,原點,切割完成后是否回到工作原點.默認為否.
屏幕顏色和進紙距離
1,顏色,調整屏幕顯示的背景色,請不要隨意調整;
2,進紙,機器工作完成后,向前前進多少距離.
